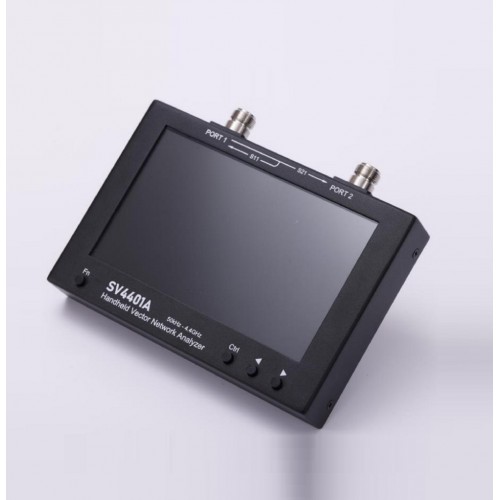

驻波比测试仪 型号:SV4401A库号：M411009

频率范围 50kHz ~ 4.4GHz

RF 功率 -42dBm ~ -12dBm 步进：1dB

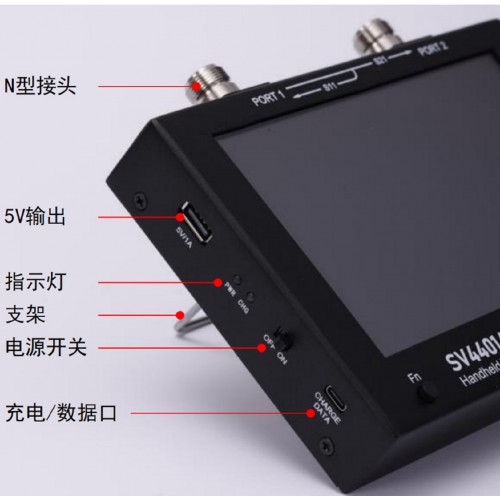

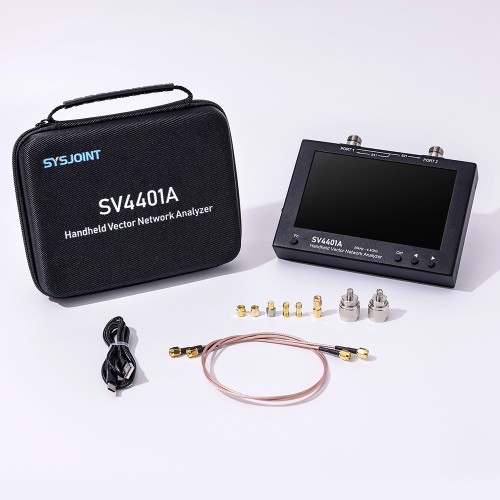

RF 接口形式 N 型阴头 配备 N 转 SMA 转接头

RF 输入功率 0dBm (Max) DC<5V

频率度

<±1ppm <140MHz

<±5kHz >140MHz

S21 动态范围 1

75dB <3GHz

60dB >3GHz

S11 动态范围 1

50dB <3GHz

40dB >3GHz

扫描点数 1001 可设置为 101-1001

扫描速度 400 点/秒 f>140MHz

中频带宽 12.5kHz（默认） 可选 6.25k/3.12k/1k/300Hz/100Hz/30Hz

平滑处理 算术平均 平均系数：1 ~ 25 倍

迹线数 7 4 条测量迹线，2 条参考迹线，1 条 TDR 迹线

标记点数量 8

校准状态存储数 12 组 支持以文件形式存储至内/部存储卡

存储容量 内置 8GB 存储卡

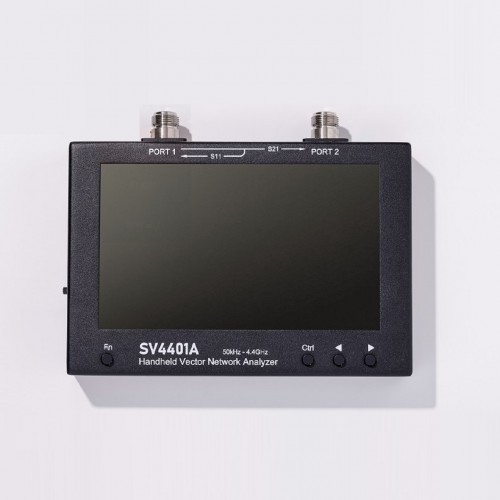

屏 7 寸IPS 液晶屏 分辨率：1024x600

操作方式 电容触控+实体按键

本地截屏 支持

功耗 5W

续航时间 4 小时 50%屏幕亮度

电池 内置 2 颗 18650 电池 3.6V/3350mAh×2

充电/数据接口 USB Type-C

充电电压 4.7V ~ 5.5V 建议使用 5V/2A 充电

电源 USB 5V/1A

外形尺寸 190mmx130mmx30mm 不含 RF 接口

外壳 铁

工作温度 0℃-45℃
