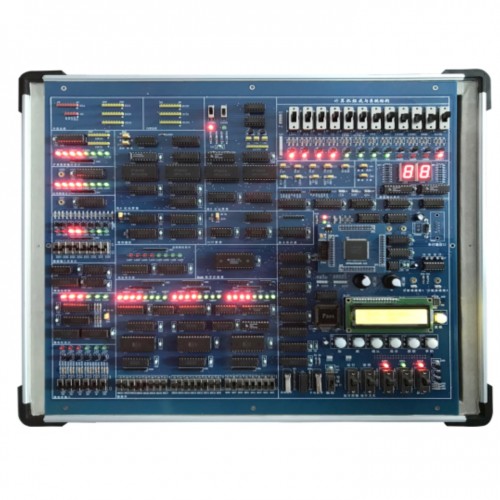

计算机组成原理基础实验系统 型号:VV511-CP226库号：M65687

实验电路工作电源：+5V/2A、±12V/0.5，每路均带有短路保护和自-动关断，每路带电源指示。其中+5V电源设计有过压、过流、欠压保护，待电路中故障排除后，自-动恢复供电

实验系统的字长为8位/16位设计，实验系统的基本指令系统类PC 机，有多种指令格式，多种寻址方式。

主存储器采用8K字节静态存储器6264，用于存放用户程序和数据。

配运算器模块，由4片4位的算术逻辑单元74LS181发生器联而成。同时配备1片74LS182,实现进位串并联方法，可进行8位、16位运算器实验。

配备一个C前进位产生器74LS182。

采用程序方案实现，控存字长为24位，可用容量为1024字节，且用电可擦写的E2ROM存储器芯片组成，支持动态程序设计。

实验系统工作频率源由555时基电路和74LS123可再触发单稳态多谐振荡器组成产生，频率范围为330HZ～580HZ。可以同时产生四种不同时序的时钟。

实验系统配有程序手动输入并模块，装有24个程序输入开关，用于输入程序。

配有手动16位数据输入模块，装有16个数据输入开关，用于输入16位数据。

配有指令寄存器和地址寄存器。

扩展8255/8253接口电路，可以实现I/O口实验和定时计数器实验。

模块间实验线路的连接：采用排线连接，

参考外形尺寸 480×360×150mm。
